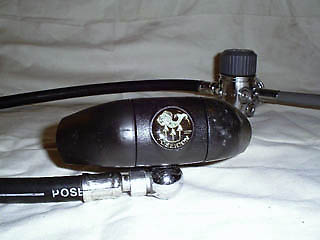

Poseidon Triton
Der
Automat war eigentlich eine tolle Entwicklung, klein,
leicht, von beiden Seiten nutzbar und das bei einer
enormen Luftlieferleistung. Das Dumme ist, dass die
Technik des Automaten, auf Grund der kleinen
Abmessungen, so filigran war, dass er kaum vernünftig
einzustellen ist! Poseidon hat dann das komplette
Innenleben neu konstruiert, aber auch das hat die
Probleme nicht gelöst. Folglich hat Poseidon den
Automaten recht bald aus dem Sortiment genommen,
Ersatzteile sind nicht mehr lieferbar. Wer also einen
solchen Automaten günstig kauft, handelt sich leider auf
lange Sicht Probleme ein!
|
 |

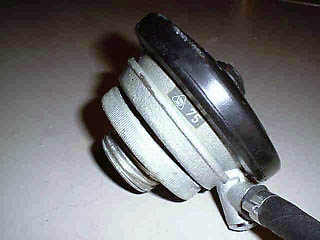

Dräger PA38 (2.Stufe)
eigentlich ein antiquarisches Modell....aber ich tauche ihn gerne, verwende als Hochdrucksrufe meistens die Poseidon 5000er HD-Stufe. Sie bietet sich an, da sie ein integriertes Überdruckventil besitzt, das benötigt wird, weil der PA (PressluftAtmer) upstream dichtet. Der Automat hat ein Gasmasken Rundgewinde, eignet sich also vor allem für dem Einsatz in Vollgesichtsmasken.
|
 |
Dräger

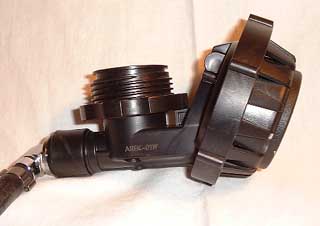

Secor 303 (2.Stufe)
diese 2.Stufe ist
der Nachfolger des PA38, der Automat hat ein
Trapezgewinde, das leider nicht zum Rollgewinde des PA 38
kompatibel ist. Es gibt nur eine Maske, die geeignet ist
diesen Automaten aufzunehmen, die Baltic TR. Ich benutze

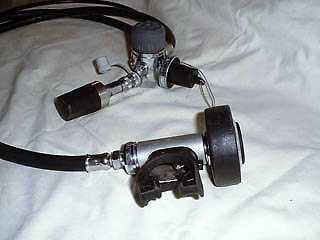

als HD Stufe einen Cyklon 5000, den ich auf 7 bar
reduziert habe.
|
 |
Dräger PA38
(Komplettgerät)
Die Geräte gibt es in 2 Ausführungen, das große ist ein Doppel-7er (PA38/2800) das kleine ein Doppel-4er (PA38/1600). Beiden ist gemeinsam die im Rahmen fest eingebaute HD-Stufe, die nur einen Abgang hat, der in einer Kupplung endet. Ebenfalls fest eingebaut ist ein Finimeter, die HD-Stufe hat eine eingebaute Reserve, das Gerät wird mit den Ventilen nach unten getragen. Die Kabeltrommel gehört zu einem Matter
UW-Telefon.
|
 |
Interspiro
Mk2 Lungenautomaten
Den in die
Interspiro-Vollgesichtsmaske mit einem Bajonettverschluss
angeschlossenen Lungenautomaten kann man auch ohne die
VG-Maske betreiben, dann wird ersatzweise ein
Mundstücksanschluss anmontiert. Es gibt den Automaten
dann natürlich auch wieder in einer Überdruck- und einer
Normaldruckversion, wobei ich die letztere zum Tauchen
besser finde.
|
 |

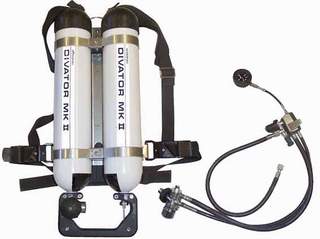

DIVATOR
MK II-F
Es
handelt sich um ein ebenfalls über Kopf getragenes 2 x 6
Ltr. 300 bar Gerät, dabei sind die beiden Flaschen mit
einer Hochdruckleitung verbunden, die durch einen
Kunststoffbügel geschützt wird. Allerdings benutze ich
an dem Automaten nicht den eigentlich dazu gehörenden MK2
Interspiro Automaten. Stattdessen hab ich die Flaschen
umgedreht und setze 2 getrennt absperrbare Poseidon
Automaten ein.
|
|
Historische Automaten
|
|
|
Dräger Delfin
II
Mein absolut ältestes Modell -
gebaut von ca 1951-1967..... der Automat wurde vom Monomat abgelöst. Es handelt sich um einen einstufigen Einschlauch-Automaten, d.h. dass der Flaschen druck von 200 Bar in einem Schritt auf den Umgebungsdruck reduziert wird. Im Schlauch befindet sich kein Ventil, der Inhalt muss also bei jedem Atemzug voll hin- und herbewegt werden.....und wenn Wasser
reinkommt...austrinken! Danke für die Info Frank!
|
 |

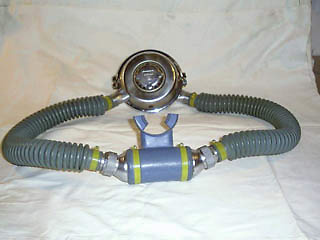

Dräger PA61/2 (Duomat)
Im Gehäuse sind die erste und eine räumlich getrennte 2. Stufe untergebracht. Auf Grund des großen Metallgehäuses gelten 2-Schlauch-Automaten im allg. als vereisungssicher. Der Automat hat aber keinen Inflator- oder Finimeterabgang - so was war damals "Schnickschnack"! - bzw. noch gar nicht erfunden.....
|
 |

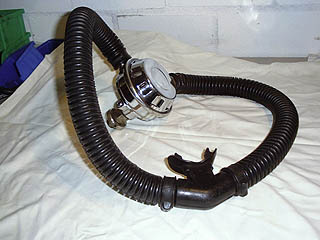

Nemrod Snark III Silver
Der Automat wurde in Deutschland von Barrakuda unter dem Namen "Monsun" vertrieben. Im Gehäuse sind die erste und eine separate 2. Stufe untergebracht, diese schließt Up-Stream, was ein Überdruckventil in der Hochdruckstufe erforderlich macht.
|
 |

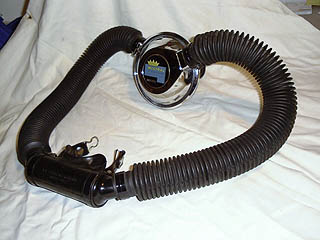

Royal Mistral
Der Mistral war der UR-Automat, entwickelt von Cousteau und Gagnan, er war "natürlich" einstufig, der ROYAL Mistral die Weiterentwicklung, allerdings immer noch einstufig.
|
 |

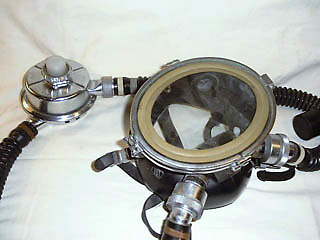

MEDI Hydromat
Das DDR-Gegenstück zum Dräger-Monomaten, die "Werft-Garantie" lag bei 20 mtr. mit der dazugehörigen Vollgesichtsmaske wurde wirklich hart unter Wasser gearbeitet......
|
|
Historische 2 - stufige - Einschlauchautomaten
|
 |
Spiro 8
Mein Erster!!! neu gekauft 1973, damals war es ein fortschrittlicher moderner Automat - er hatte einen Finimeteranschluß!! Nützte mir aber nicht....weil ich keinen Fini hatte.....zu teuer! Dafür hat der Automat keine zusätzlichen Mitteldruckabgänge.
|
 |
Spiro
25
ein
Nachfolgemodell, ein einfacher robuster
Einsteigerautomat, ich bemühe mich um technische
Einzelheiten.
|
 |

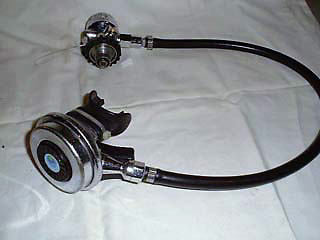

Dräger Secor 200
Die 2.Stufe ist funktionell fast genauso aufgebaut wie der PA38, im Anschlussstutzen seckt ein langer Pin, der einen Kragen hat, der Kragen wird durch den Flaschendruck auf eine Dichtung gedrückt. Beim Atmen wird die Membrane angesogen und der Pin vom Sitz gekippt -> Luft fließt.. Upstream, deswegen auch das Überdruckventil in der membrangesteuerten HD-Stufe.
|
 |
Dräger Secor 300
Der Automat wurde in erster Linie für die Bundeswehr hergestellt, und deren Anforderung war Antimagnetismus, daher besteht der ganze Automat aus Edelstahl (und ist dementsprechend schwer!!) Die Schläuche sind ab Werk mit sogenannten Ohrenschellen auf die Fittings gedrückt - sieht irgendwie provisorisch aus und ist bei dem Preis auch nicht nachzuvollziehen. Der Automat hat M10 Gewinde in den Mitteldruckanschlüssen!!! Dräger Privatgewinde....
|
 |
Dräger Bocamat
/ PA63
Die 2.Stufe besteht aus Kunststoff ...ziemlich primitiv... die HD-Stufe ist äußerst kompakt. Drägers erster 1-Schlauch Automat, in den 60ern "State of the Art"......
|
 |

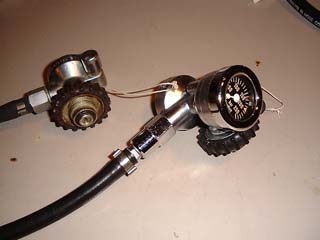

Wie
man sieht, hat Dräger 2 verschiedene HD Stufen gebaut,
die aber von der Funktion her identisch sind. In die eine
HD Stufe wurde allerdings ein Flaschendruckmesser
integriert, was zu seiner Zeit einen enormen Fortschritt
bedeutete, es kam weniger darauf an den Flaschendruck
während des Tauchganges zu überwachen, dafür gab es
schließlich die Reserve. Das Manometer war eher dafür
gedacht als Prüfmanometer den Flaschendruck kurz
vor dem Einsatz nochmals zu kontrollieren.
|
 |

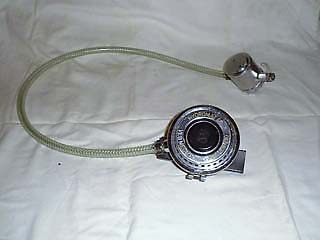

Medi Hydromat 66
Auch hier haben die Medizintechniker aus Leipzig Dräger "nachempfunden", der Inhalt ist weitestgehend dem Secor 200 entlehnt. Bemerkenswert ist der klare Schlauch, mangels Material, wurden die Schläuche mit Takelgarn auf den Flanschen fixiert.
|
 |

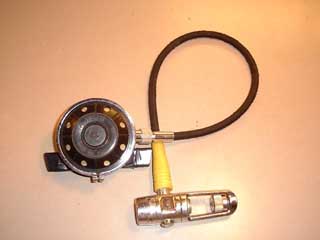

Tajfun
Ein Tschechisches
Modell, ungewöhnlich ist die Ausführung des
Internationalen Anschlusses. Innen im Bügel befindet sich
ein Gewinde, auf dem sich eine Spindel dreht, damit wird
die Verbindung zum Anschluss erstellt. Technische Daten
habe ich keine.....aber ich wäre sehr empfänglich, wenn
mir jemand die technischen Details geben könnte.
|
 |

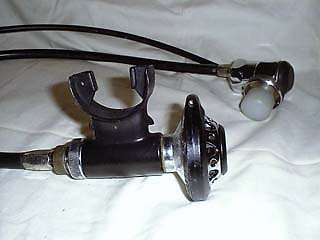

Baramat 2002
Heute nennen wir ihn Spaßes halber "Witwenmacher" aber zu seiner Zeit (in den späten 60ern und 70ern) war er ein leistungsfähiger Automat mit einigen konstruktiven Feinheiten. Ein kolbengesteuerter Automat ohne Wasserkammer, da der Kolben mittels Übertragungsstangen von einer außen liegenden Membrane betätigt wurde... Bei den Vorgängermodellen konnte es
passieren....dass sich mitten im Tauchgang die Membrankapsel verabschiedete....
|
 |

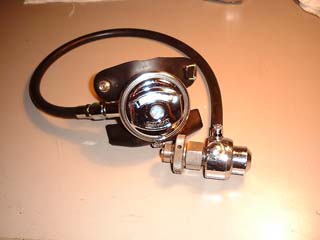

Barakuda
Zyklomat 2
interessant ist die
HD-Stufe, sie findet sich an vielen verschiedenen
Automaten aus dieser Zeit. Offenbar wurde sie als
Zulieferteil an alle möglichen Hersteller geliefert.
Über dem Handrad ist eine ziemlich große Mutter zu
erkennen, dort kann das Handrad vom Gehäuse getrennt
werden und durch einen Bügelanschluß ersetzt werden
kann. Mutter und Handrad sind übrigens vernickelt,
während das restliche Gehäuse verchromt ist.
|
 |
Barakuda Bora
ehrlich gesagt - mir ist über Automaten nichts bekannt.... wenn jemand Details hat....bin ich interessiert mehr zu erfahren....
|
 |

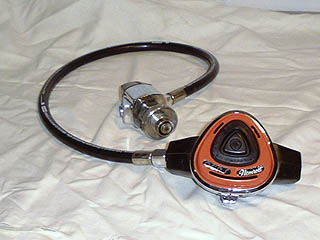

Nemrod Aries
ein membrangesteuerter Automat mit einer Luftlieferleistung von 400 Ltr./min. mit so was ist man damals auch ziemlich tief getaucht....aus heutiger Sicht unvorstellbar...
(inzwischen verkauft)
|
 |
Nemrod
Delta / 1.Stufe vom Saturn
über diesen
Automaten wußte ich bislang gar nichts.... aber ein
befreundeter Tauchlehrer aus Mallorca hat ihn für mich
identifiziert...
Automat schließt
"mit dem Druck", sehr
geringe Lieferleistung, Nachfolger
vom Automat Snark II Silver,
|
 |

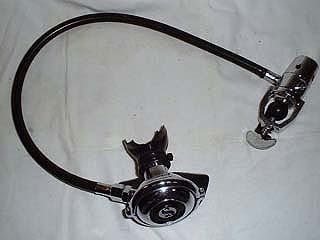

Scubapro Mk2
DER Klassiker unter den kolbengesteuerten Automaten, Ich bin eigentlich kein Fan von der Firma mit dem großen S. aber dieser Automat ist faszinierend, weil fast jeder Anfänger darauf (oder dem Nachfolgemodel R190) das Tauchen gelernt hat... Er ist unverwüstlich, die erste Stufe besteht genau aus 3 Teilen und 2 Dichtungen.... und eine vollständige Wartung ist in 20 min. erledigt!
|
 |

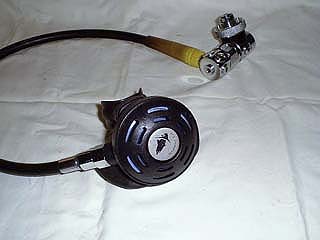

Seemann Sub Modell ???
Die Seemann Sub Automaten sind alle robuste anspruchslose Automaten, die ziemlich viel aushalten. Wer genau hinsieht, kann feststellen, daß die HD-Stufe fast genauso aussieht.... wie die Scubapro HD-Stufen....Zufall??
|
 |

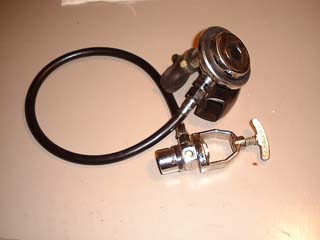

Healthways
Der Herstellername
findet sich auf dem Knebel des internatiolen
HD-Anschlusses. Die HD Stufe dürfte also wirklich aus den
USA kommen, Allerdings bin ich mir bei der völlig
unbeschrifteten 2.Stufe gar nicht so sicher, da der
Schlauch mittels eines Adapters (HD-Stufe UNF3/8" /
Schlauch, wie seinerzeit in Dtl. üblich G1/8")
angeschlossen ist. Seeehr obskur...
|
